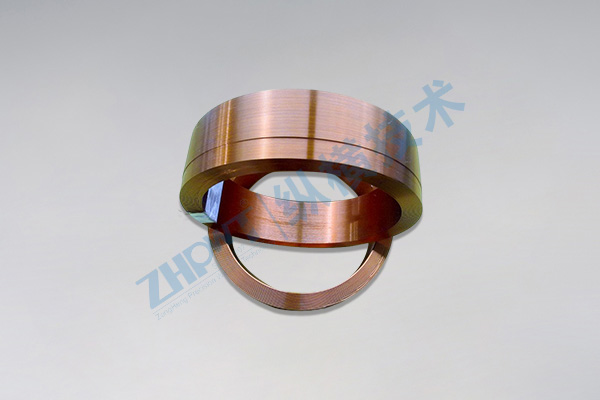

电梯离合器空心线圈是一种应用于电梯驱动系统中的关键电磁组件，其核心功能是通过电磁作用实现动力传递或分离。

视频展示

线圈特点

❖ 无铁芯绕组结构（采用高纯度铜或铝导线）

❖ 环氧树脂复合材料骨架

❖ 多层绝缘处理（典型层间耐压≥3kV）

❖ 集成式散热通道设计

技术参数

❖ 响应时间：＜10ms（传统铁芯式约20-30ms）

❖ 工作频率：50Hz-5kHz

❖ 额定电流：6-15A/mm²

线圈应用

❖ 智能型离合器线圈：集成温度/振动传感器、支持IoT远程监控、自诊断功能（提前30天故障预警）

❖ 超导材料应用：高温超导带材（临界温度＞77K）、电流密度提升至300A/mm²、能耗降低60%（实验阶段）

绕线注意事项

❖ 精密绕制技术：

采用CNC数控绕线机（定位精度±0.01mm）

张力控制范围3-8N（根据线径自动调节）

层间绝缘处理（聚酰亚胺薄膜厚度50±5μm）

❖ 特殊工艺要求：

真空压力浸漆（VPI）工艺：

真空度＜5Pa

浸渍压力0.6-0.8MPa

固化温度150±5℃

❖ 质量检测标准：

100%匝间测试（2500V/1ms脉冲）

局部放电量＜5pC（1.5倍额定电压下）

三维磁场扫描（均匀度偏差＜3%）
