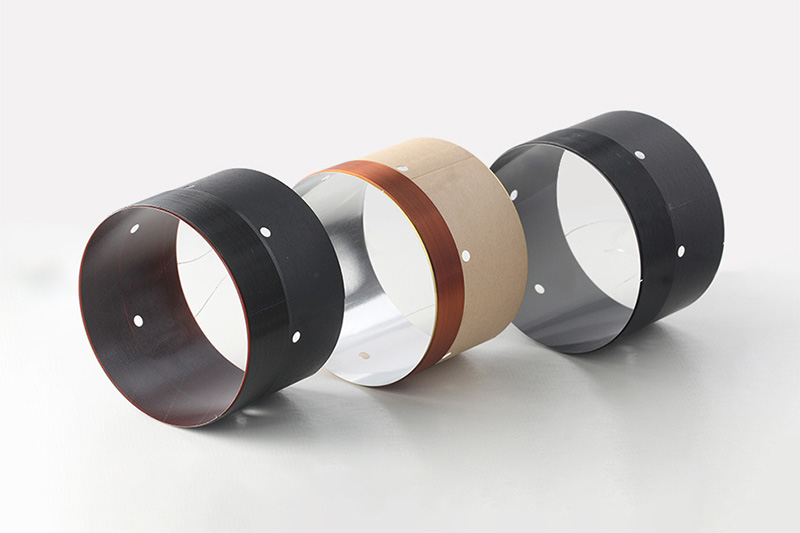

无骨架音圈绕线技术特点

无骨架音圈绕线是一种精密制造工艺，主要用于扬声器、微型电机等电磁元件中。其核心难点在于绕制过程中缺乏骨架支撑，需确保线圈的几何精度、机械强度和电气性能，纵横带您了解其技术特点：

1. 材料选择

导线材料：常用高纯度铜（如OFC）或铜包铝（CCAW），需考虑导电率、延展性和抗拉强度。

绝缘涂层：聚氨酯（UEW）、聚酯亚胺（EIW）等，要求耐高温（180℃以上）且附着力强。

粘合剂：环氧树脂或UV胶，需快速固化且与导线涂层兼容。

2. 绕线设备与工艺控制

精密绕线机：需具备张力控制（通常0.1~0.5N）、排线精度（±0.01mm）和转速可调（1000~3000 RPM）。

张力控制：过大会拉断导线或导致形变，过小则绕线松散。采用闭环张力控制系统。

层间对齐：通过伺服电机控制排线密度，避免叠绕或间隙不均（影响填充因子）。

3. 几何形状控制

内径定型：使用可拆卸芯轴（如特氟龙涂层金属棒）或低温合金模具，绕线后通过加热或溶解移除。

端部固定：采用点胶或热压焊固定首尾线头，防止松脱。

层间绝缘：多层绕制时需涂覆薄层绝缘胶（如聚酰亚胺胶），避免匝间短路。

4. 固化与后处理

固化工艺：UV固化（3~5秒）或热固化（80~120℃，10~30分钟），需避免气泡和应力集中。

脱模技术：若使用芯轴，需通过热胀冷缩或溶剂溶解（如水溶性芯轴）无损脱模。

整形加工：激光检测配合微调夹具校正椭圆度（公差通常±0.05mm）。

5. 质量控制

电气测试：直流电阻（DCR）和匝间短路检测（如高压脉冲测试）。

机械测试：振动试验（20~2000Hz）和拉力测试（线头抗拉强度＞5N）。

尺寸检测：光学投影仪或CCD测量内径、外径和高度。

6. 特殊工艺（如扁平线绕制）

扁平线应用：提升空间利用率，但需解决边缘翘曲问题，可能采用预涂胶或热压定型。

分段绕线：多音圈设计中，需精准控制各段间距（如±0.1mm），避免磁场干扰。

无骨架音圈绕线的核心在于平衡精度与效率，需根据具体应用（如高频扬声器或微型驱动器）调整工艺参数。自动化设备结合实时监测（如机器视觉）是提升一致性的关键。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线设备研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
