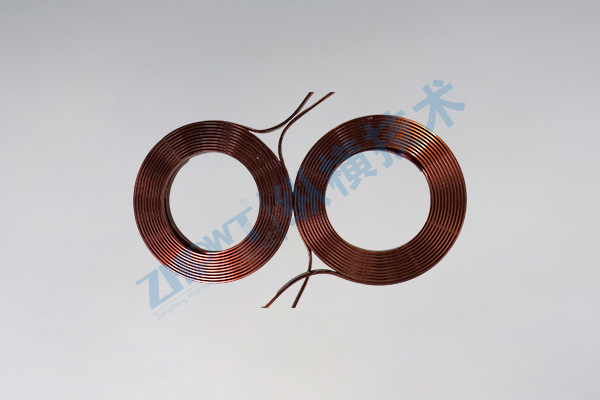

阿尔法线圈有哪些特点？

阿尔法线圈（Alpha Coil）是一种特殊设计的空心线圈，通常用于高频、高精度电磁场控制场景，如无线充电、射频通信、医疗设备（如MRI梯度线圈）等。其核心特点是多绕组空间对称结构，能够生成高度均匀或特定分布的电磁场。以下是其特点及生产注意事项：

一、阿尔法线圈的特点

空间对称绕组结构

采用多层、多轴绕制（如球形、八边形或自定义3D结构），通过几何对称性抵消外部磁场干扰，提升磁场均匀性（均匀度可达±1%以内）。

典型应用：MRI梯度线圈、量子计算磁阱、高精度传感器。

高频低损耗特性

无磁芯设计，避免高频涡流和磁滞损耗，适用于MHz-GHz频段（如射频识别RFID或5G天线）。

采用利兹线（Litz Wire）或多股绞合线，减少趋肤效应。

轻量化与紧凑化

空心结构减轻重量，适合航空航天或车载设备（如新能源汽车无线充电发射端）。

3D打印骨架或柔性PCB集成可实现复杂拓扑（如螺旋-鞍形组合线圈）。

高精度电磁场控制

通过绕组间距、匝数比和电流相位调节，生成特定磁场分布（如聚焦场或消逝场）。

二、生产注意事项

1. 设计与仿真验证

电磁场仿真：需通过ANSYS Maxwell或COMSOL优化绕组布局，确保磁场均匀性/强度达标。

结构强度分析：多层绕组需考虑机械应力（如振动环境下导线断裂风险）。

2. 材料选择

导线：

高频应用：镀银铜线或利兹线（单丝直径<0.1mm），降低交流电阻。

大电流应用：铜箔带或扁平导线，增强散热。

骨架/支撑材料：

高温环境：陶瓷或PEEK（耐温>200℃）。

轻量化：碳纤维或3D打印树脂（需低介电常数）。

3. 绕制工艺

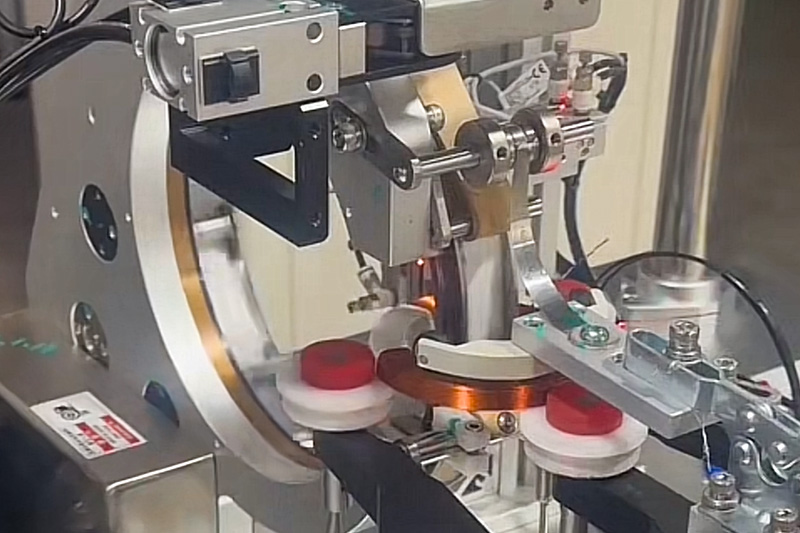

多轴精密绕线：

使用六轴机器人绕线机，确保空间角度精度（如±0.1°）。

分层绕制时需隔离层间绝缘（如聚酰亚胺薄膜）。

张力控制：

动态张力调节（0.1-2N可调），避免变形或导线拉伸。

4. 焊接与连接

高频端子处理：

激光焊接或低温银浆键合，减少接触电阻（<0.5mΩ）。

相位匹配：

多绕组电流相位差需校准（如矢量网络分析仪测相位误差<1°）。

5. 测试与校准

磁场均匀性测试：

霍尔探头扫描磁场，验证均匀性（如1cm³体积内偏差<2%）。

高频参数测试：

Q值（>50@1MHz）、自谐振频率（SRF需远高于工作频率）。

环境可靠性：

振动测试（5-500Hz，3G加速度）、高低温循环（-40℃~125℃）。

6. 量产挑战与对策

一致性控制：

采用光学测量（如3D AOI）检测绕组位置偏差（容差±0.05mm）。

自动化瓶颈：

复杂3D结构需定制夹具，换线时间可能延长（需优化生产节拍）。

三、典型应用案例

医疗MRI梯度线圈：阿尔法线圈用于生成线性梯度磁场，需纳米级导线排布精度。

量子计算机磁阱：通过超导阿尔法线圈实现极低噪声磁场控制。

无线充电发射端：多绕组叠加提升能量传输效率（如Qi v2.3标准）。

阿尔法线圈的生产核心在于几何精度和高频性能的平衡，需结合高精度设备（如多轴绕线机）、材料科学（如低温超导导线）和严格测试（如磁场映射系统）。量产时建议分阶段验证：首样→小批（<100pcs）→全自动化，并重点关注相位一致性和机械稳定性。
