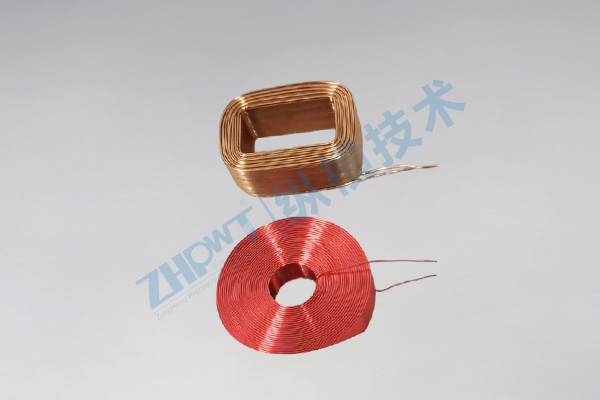

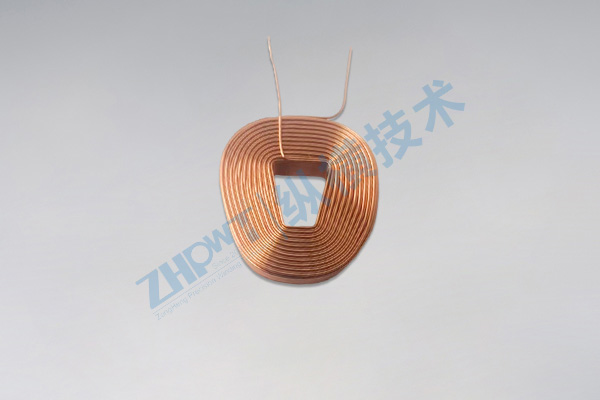

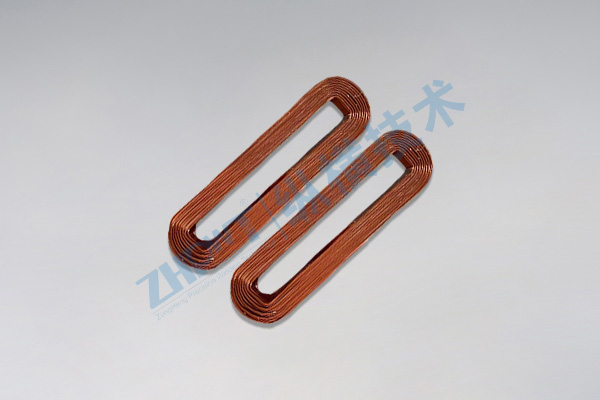

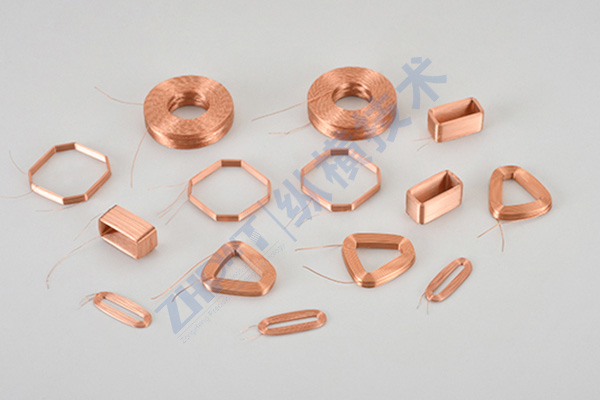

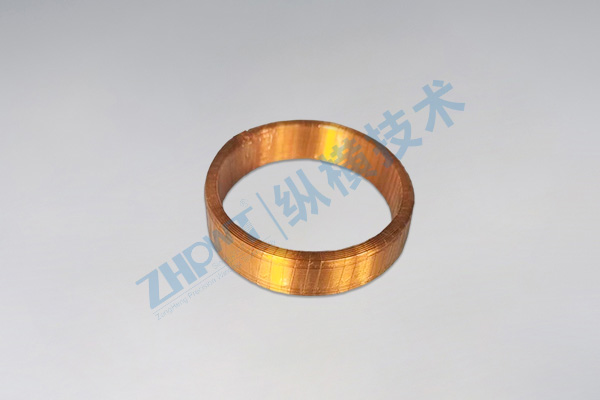

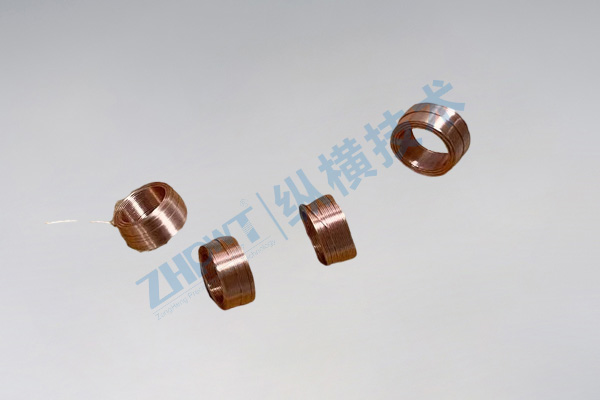

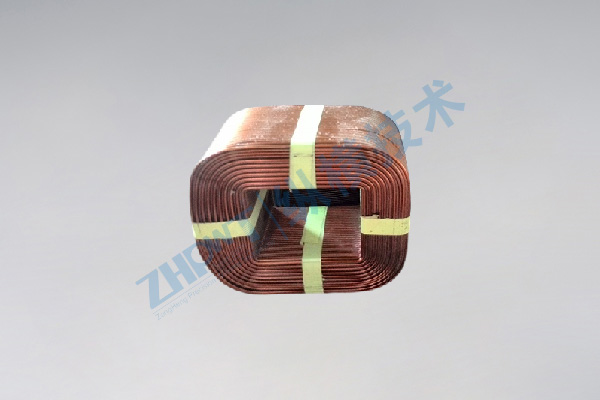

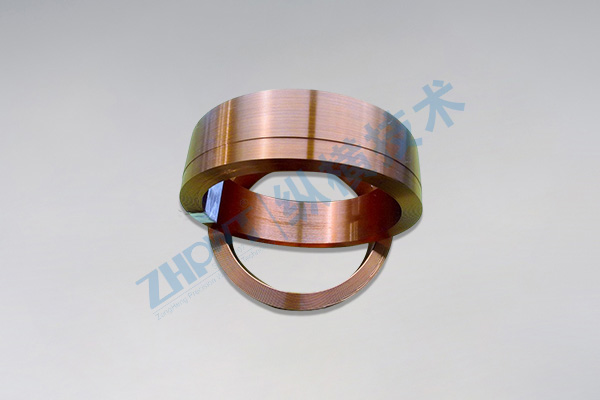

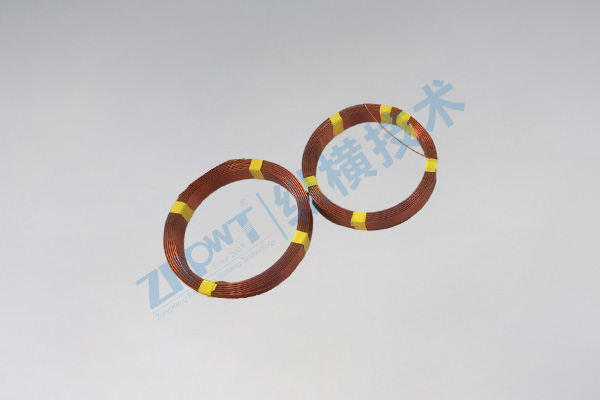

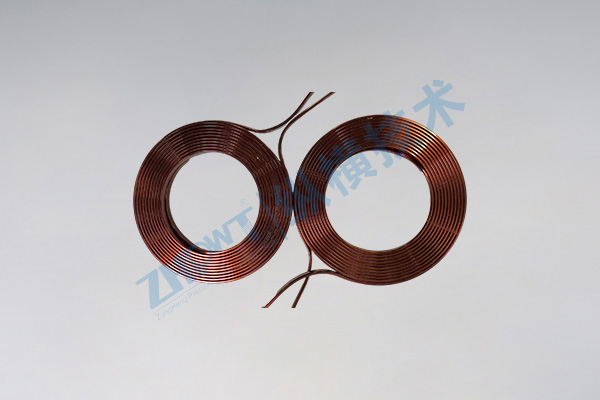

电子空芯电感（Air-Core Coil）在电子领域应用广泛，因其无磁芯损耗、高频特性优、线性度好等特点，被用于高频电感、传感器、无线充电、电磁兼容（EMC）等场景。

视频展示

线圈特点

❖ 高频特性优异

无磁滞/涡流损耗：

磁芯在高频下会产生涡流和磁滞损耗，而空心线圈完全避免这一问题，适合射频（RF）、微波电路（如天线调谐、谐振器）。

高自谐振频率（SRF）：

寄生电容小，SRF可达数百MHz甚至GHz，远高于带磁芯线圈。

❖ 线性度极佳

电流-磁场线性关系：

无磁芯饱和问题，磁场强度与电流严格成正比，适用于高精度传感器（如罗氏线圈电流检测）。

无磁滞效应：

重复测量时无剩余磁场干扰，适合精密仪器和信号处理。

❖ 温度稳定性高

低热漂移：

磁芯材料（如铁氧体）的磁导率随温度变化明显，而空心线圈仅受导线电阻温漂影响，稳定性更优。

耐高温：

无磁芯降解风险，可在高温环境（如汽车电子、航天器）中长期工作。

❖ 低损耗与高Q值

品质因数（Q）高：

高频下Q值可达数百（磁芯线圈通常<100），适用于LC谐振电路、滤波器等对效率要求高的场景。

低直流电阻（DCR）：

通过优化绕线材料（如镀银铜线、利兹线）可进一步降低损耗。

❖ 灵活的设计自由度

形状可定制：

可绕制成平面螺旋、立体球形、多极阵列等，适应特殊电磁场需求（如无线充电、MRI梯度线圈）。

轻量化与小体积：

无磁芯减轻重量，适合便携设备（如手机NFC天线、TWS耳机无线充电）。

❖ 电磁兼容性（EMC）优势

低噪声干扰：

无磁芯磁致伸缩效应，振动噪声极小，适合高灵敏度电路（如医疗设备、音频设备）。

抗外部磁场干扰：

可通过差分绕制（如8字形线圈）主动抵消环境磁场影响。

技术参数

❖ 电感量（L）：由匝数、直径、绕制方式决定。

❖ 电阻（DCR）：影响功率损耗。

❖ 自谐振频率（SRF）：超过此频率则线圈表现为电容。

❖ Q值：衡量能量存储与损耗的比值，高频应用中尤为重要。

线圈应用

❖ 高频电路：如射频（RF）电感、天线调谐、谐振电路。

❖ 传感器：用于电流检测（罗氏线圈）、位置传感等。

❖ 医疗设备：MRI系统中的梯度线圈、电磁刺激装置。

❖ 科研实验：磁场生成、电磁兼容性（EMC）测试。

绕线注意事项

❖ 绕制方式：单层密绕间绕或多层绕制，影响寄生电容和电感。

❖ 导线选择：高频时使用利兹线（Litz Wire）减少集肤效应。

❖ 屏蔽需求：空芯线圈易受外界磁场干扰，必要时需加屏蔽罩。
