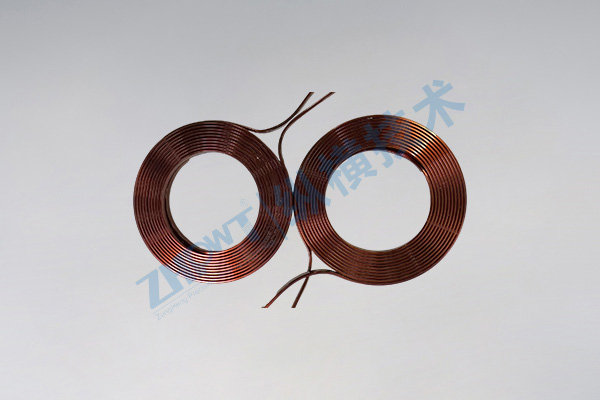

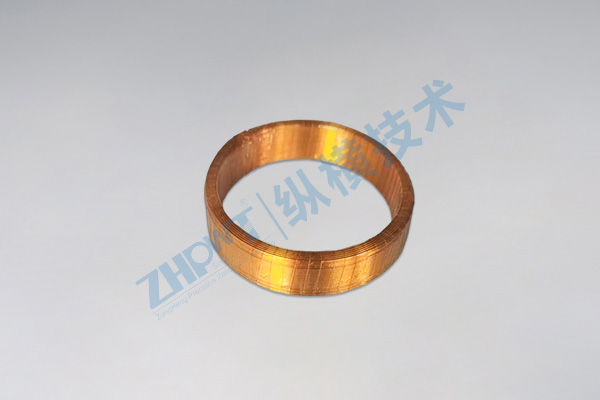

汽车离合器空芯线圈以高速响应、轻量化、耐高温为核心优势，需重点优化 电感量、DCR、散热和EMC。未来随着电气化发展，其在混动/纯电车辆中的应用将进一步扩展。空心线圈在汽车离合器系统中的应用主要集中在电磁离合器（如空调压缩机、自动变速器、混合动力车辆的动力耦合系统）。通过空心线圈通电产生磁场，吸合衔铁片，实现动力传递/断开。在电机与发动机间实现无摩擦动力切换，空心线圈用于精准控制磁场。

视频展示

线圈特点

❖ 线材选择：

大电流：扁铜线或多股绞合线（降低集肤效应）。

高频：利兹线（如混合动力系统的高频切换）。

❖ 绕制方式：

多层密绕：提升电感量，但需控制寄生电容。

水冷通道集成：大功率离合器线圈内嵌冷却管路。

❖ 绝缘处理：真空浸漆（防潮、防震）。

技术参数

❖ 电感量（L）：由匝数、直径、绕制方式决定。

❖ 电阻（DCR）：影响功率损耗。

❖ 自谐振频率（SRF）：超过此频率则线圈表现为电容。

❖ Q值：衡量能量存储与损耗的比值，高频应用中尤为重要。

线圈应用

❖ 电磁离合器系统 ：空调压缩机、自动变速器、混合动力耦合装置

❖ 电动助力转向（EPS）：转向扭矩传感器、EPS电机定子

❖ 轮毂电机/轮边电机：纯电/四驱高性能车

❖ 能量回收系统：再生制动电流传感器、无线充电接收线圈

❖ 电磁主动悬挂：通过空心线圈阵列调节阻尼力，提升舒适性

❖ 车载电子与EMC：共模扼流圈、无钥匙进入系统

绕线注意事项

汽车离合器空心线圈绕制的核心是材料耐温、绕制精度、散热设计，需平衡电气性能与机械强度。生产环节应严格管控张力、绝缘和测试。

❖ 材料选择：优先选用扁铜线或多股绞合线（如利兹线），以降低集肤效应（高频应用）。骨架材料选择高强度、耐热材料（如PEEK塑料或陶瓷），避免高温变形。

❖ 绕制工艺：多层密绕提升电感量，但需控制层间绝缘（每层间加绝缘薄膜）。

❖ 散热设计：强制冷却集成，大功率离合器线圈（如混动车型）需内嵌冷却通道（油冷或水冷）。

❖ 振动防护：绕制后真空浸漆（VPI工艺），增强抗震性（满足20G振动测试），外层包裹硅胶或环氧树脂，防潮、防油污（IP67等级）。
