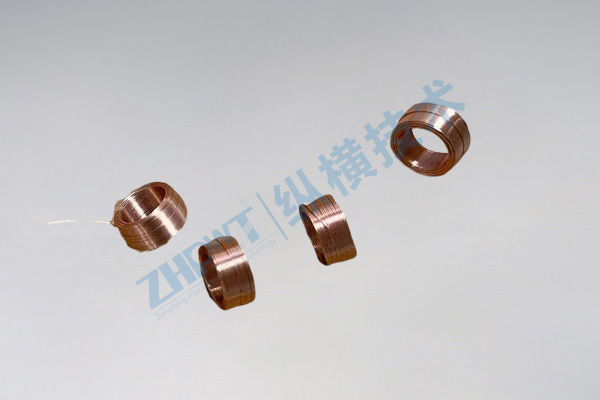

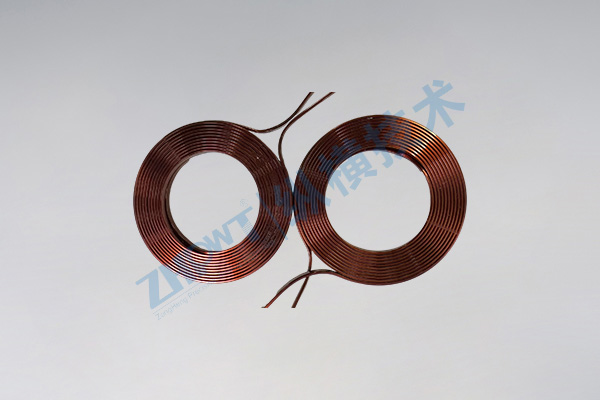

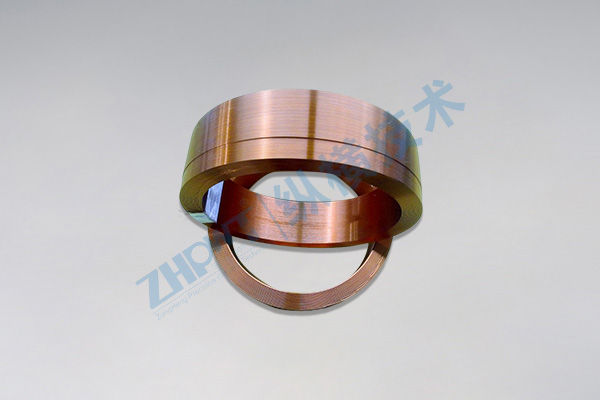

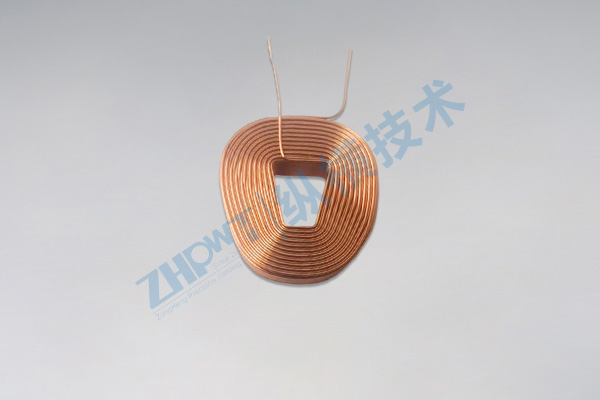

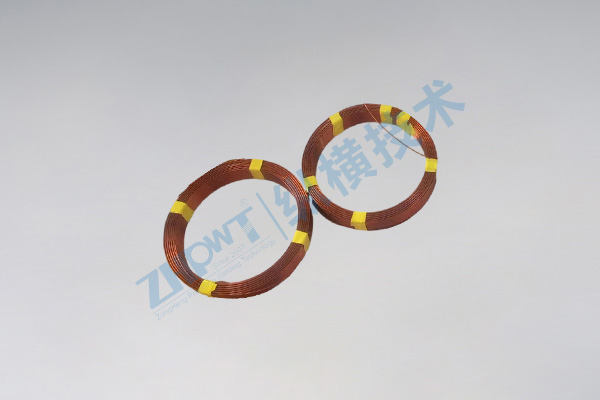

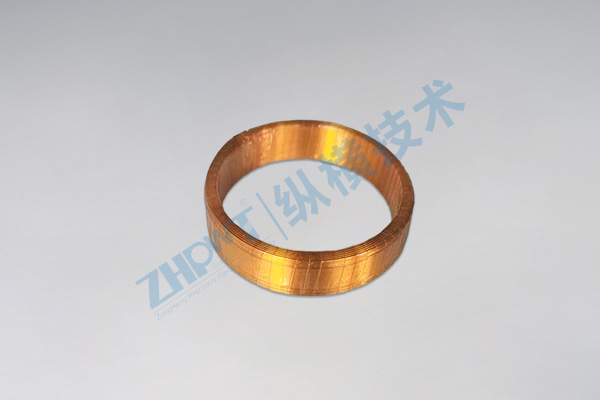

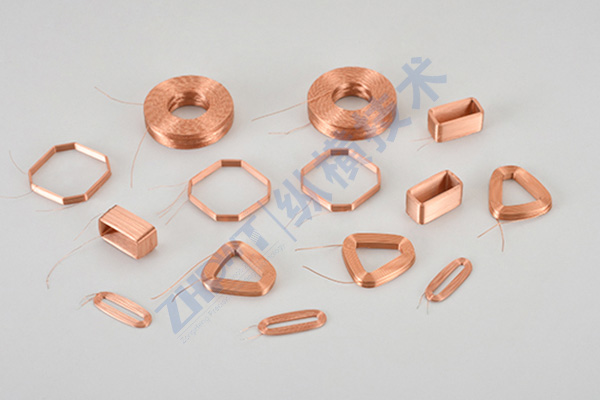

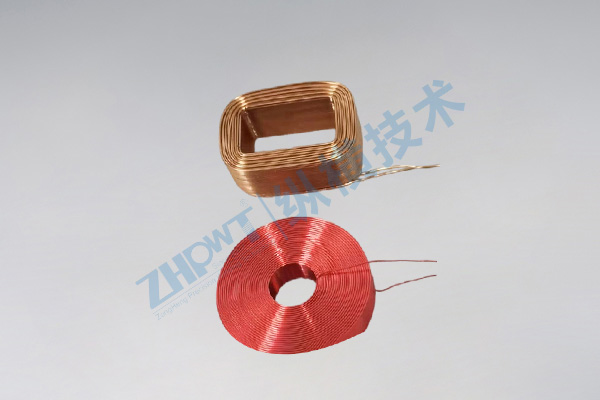

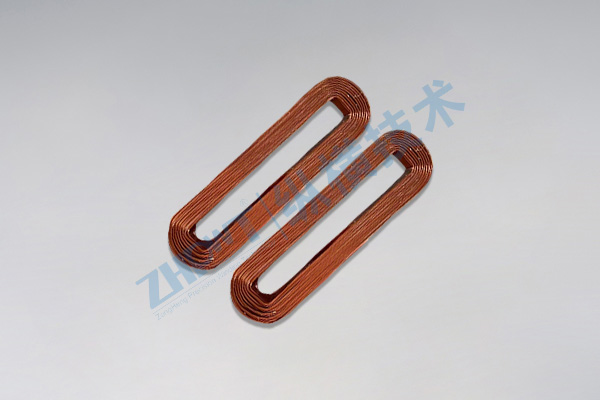

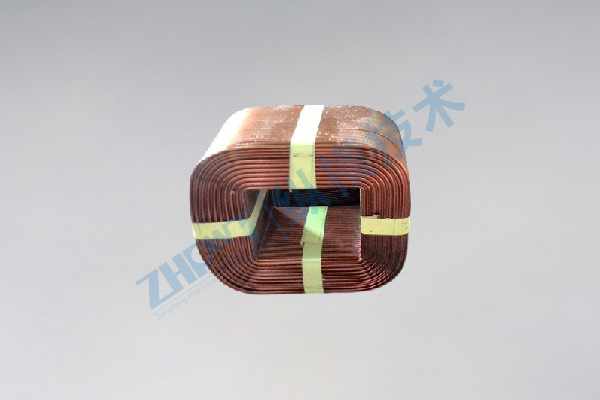

纵横某客户电机空心线圈加工现场

1. 空心线圈的特点

❖ 无铁芯结构：

传统电机线圈绕在硅钢片叠成的铁芯上以增强磁场，而空心线圈通过优化绕组设计（如多层密集绕制）或利用空气/非磁性支撑结构实现磁场回路。

❖ 低电感：因无铁芯，电感量较小，适合高频应用（如高速电机、脉冲驱动）。

❖ 无磁滞/涡流损耗：避免了铁芯带来的铁损，效率更高，发热更少。

❖ 轻量化：省去铁芯后重量显著降低，适用于无人机、医疗设备等对重量敏感的领域。

2. 应用场景

❖ 空心杯电机：转子为无铁芯的空心杯结构，具有高响应速度、低惯量，常用于机器人、航空航天。

❖ 直线电机：初级或次级线圈可采用空心设计，减少齿槽效应，提升运动平滑性。

❖ 高频电机：如某些超声波电机或高速主轴电机，利用空心线圈降低高频损耗。

3. 线圈优势

❖ 高效率：无铁损，尤其在高速或高频场景下效率优势明显。

❖ 快速动态响应：低惯量适合频繁启停或精确控制的场合。

❖ 低噪音：无铁芯振动，运行更安静。

4. 线圈设计要点

❖ 绕组拓扑：采用蜂巢式、斜绕等方式提升空间利用率。

❖ 材料选择：高温漆包线或利兹线减少高频趋肤效应。

❖ 支撑结构：使用环氧树脂或复合材料固定线圈，确保机械强度。
