随着电力驱动系统向轻量化、高功率密度方向发展，轴向磁通电机的应用日益广泛。作为精密绕线设备厂家，我们致力于攻克轴向磁通定子制造中的核心工艺难点。

紧凑型排线工艺： 我们的设备能够实现铜线在有限空间内的紧凑排列，有效提升填充率，助力电机实现更优的磁通效率与散热表现。

稳定张力控制： 采用自研的伺服张力控制系统，确保绕线过程中匝数精准、受力均匀，满足轴向磁通电机模组化拼接的高标准要求。

多场景适用性： 我们的绕线解决方案可适配不同规格的导线，从微型伺服电机到工业级驱动模组，均能提供可靠的制造支撑。

1. 空间利用率

轴向磁通电机的优势在于体积小、扭矩大，因此对线圈的“填充率”要求极高。

• 注意事项： 必须确保铜线在扇形骨架内排列极其紧凑，避免交叉（跨线）。

• 工艺要求： 采用精密排线算法，尤其是在扇形较窄的内圈部分，排线位置的微小偏移都会导致堆叠，从而影响后期模块的拼接。

2. 精确的张力控制（恒张力绕制）

轴向电机线圈通常较扁平，张力波动会导致导线形变或绝缘层受损。

• 注意事项： 绕制过程中必须保持恒定张力。张力过大会使导线拉细，增加电阻；张力过小则线圈松散，导致电磁振动。

• 设备关键： 建议使用全伺服闭环张力系统，实时补偿绕制速度变化带来的张力波动。

3. 线圈形状的几何精度

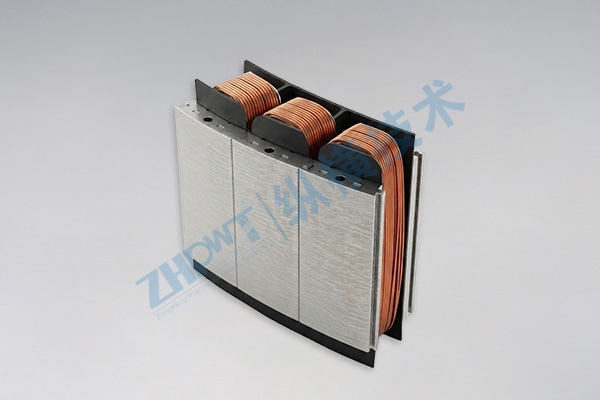

轴向磁通定子通常由多个模块拼接而成（如您图片所示）。

• 注意事项： 线圈的外形尺寸（高度、宽度、圆弧度）必须高度一致。如果线圈绕厚了，会导致整圆拼接时无法闭合或产生缝隙。

• 工艺要求： 绕线结束后，通常需要配套精密的整形工艺或采用带温整形，确保模块的几何尺寸公差控制在微米级。

轴向磁通电机的核心竞争力在于其紧凑的磁路。我们的设备通过高精度伺服控制与定制化绕线模具，解决了扇形空间内排线不均的难题。我们不仅关注绕得快，更关注每一匝铜线的张力一致性，从而保证每一个定子模组在拼接后都能达到的良好的场对称性和散热效率。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线机研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
