如何解决0.02mm细线绕制过程中的断线与伤线难题？

在精密制造领域，空心线圈的微型化对绕线工艺提出了更高要求。当线径低至 0.02mm（约人类发丝的四分之一）时，绕线过程中的张力控制与路径优化直接影响着产品的良品率与性能一致性。如何有效减少细线绕制中的断线与绝缘层受损？

一、 0.02mm细线绕制的工艺挑战

在高速绕制过程中，细线主要面临以下压力：

张力波动敏感： 超细线材的抗拉强度有限，绕线机在启停或换向时的惯性变化，若调节不及时，容易产生瞬时拉力峰值。

物理接触摩擦： 线材与导轮、瓷眼之间的微小摩擦，在高频运行下可能导致自粘线的绝缘漆皮出现磨损。

排线精密度要求： 线径极小，微小的排线误差就可能导致叠线，进而引发受力不均。

二、 提升稳定性的核心技术路径

1. 采用高响应恒张力控制系统

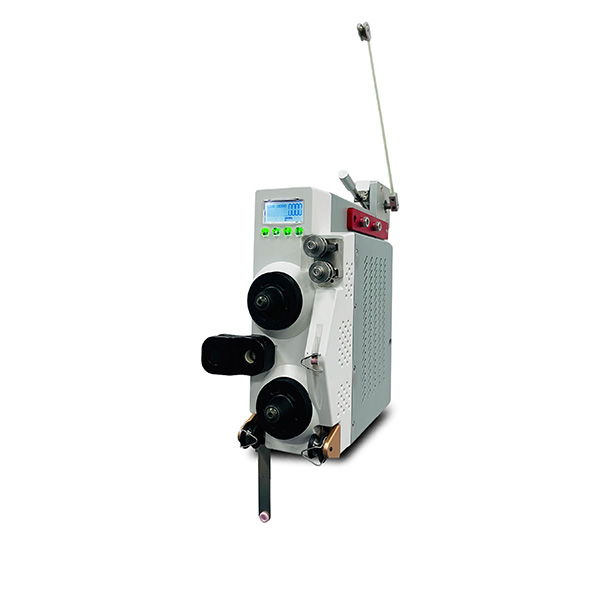

针对细线绕制，配置欧洲技术标准的恒张力控制模块是目前主流的解决方案。

动态闭环调节： 该系统能够实时监测张力细微变化，并进行快速补偿。通过高精度执行元件调整阻尼，使线材在整个绕制周期内保持在预设的压力区间内。

低起始张力设计： 能够提供更小的张力初始值，降低启机瞬间对细线的冲击风险。

2. 优化过线路径与材质

高光洁度接触面： 所有过线部件建议采用精抛光陶瓷或特殊涂层材质。通过降低接触面的粗糙度，有效减少线材运行阻力，保护漆皮完整。

平滑路径规划： 优化绕线机的过线角度，减少不必要的弯折，确保线材始终处于顺畅的物理流向。

3. 高性能伺服驱动与同步

高分辨率排线控制： 配合精密伺服系统，实现与绕线主轴的高度同步。确保每一圈线材都能精准排列，避免因跳线产生的应力集中。

三、 数字化监测的辅助作用

随着工业4.0的推进，现代绕线方案增加了更多监测手段：

张力异常预警： 系统实时记录张力数据曲线，一旦发现波动超出安全阈值，可自动降速或提示核查。

工艺数据回溯： 记录每一个线圈生产过程中的张力表现，为后期质量分析提供客观依据。

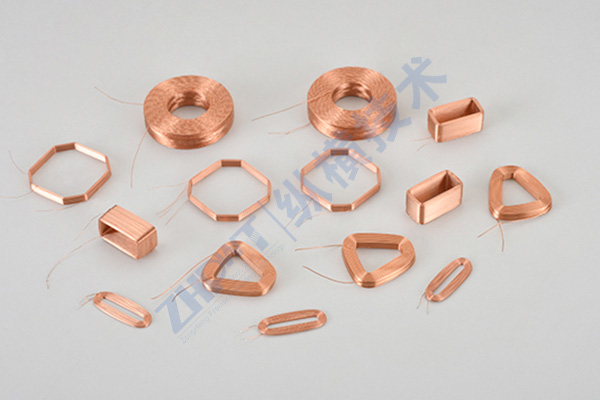

解决0.02mm细线绕制难题，核心在于设备精度与控制系统的协同。通过引入欧洲恒张力控制技术并配合精细化的物理路径设计，纵横能够有效提升生产稳定性，满足医疗植入、微型马达等高端领域对精密空心线圈的严苛要求。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线机研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
