迈向微米级制造：超细电磁线精密绕线技术

在新能源汽车、医疗器件以及消费电子精密电感领域，器件的微型化与高性能化对制造工艺提出了更高要求。其中，“0.02mm超细漆包线绕线”是当前微米级加工领域的代表性工艺。面对比头发丝还细数倍的金属丝，传统的机械剥漆与张力控制面临较大挑战。现代精密绕线工艺正通过引入“0.02mm漆包线激光剥漆绞线、“双伺服数字张力”与“MES管理”等技术，推动精密绕线向数字化智能制造演进。

一、 0.02mm漆包线激光剥漆与一体化绞线

0.02mm（20微米）的漆包线，其裸铜径和绝缘漆层的厚度均在微米级别，抗拉强度较低，常规的机械接触容易对线材造成损伤。

• 激光剥漆：传统工艺多采用机械刮刀或化学试剂剥漆。而激光剥漆利用特定波长的能量，在瞬间气化高分子漆层的同时，有效降低对铜芯线的损伤风险，且具有更高的工艺清洁度。

• 精密绞线：在电磁器件中，为了减小高频趋肤效应，通常需要将多股细线进行精密绞合。将激光剥漆与绞线工艺进行一体化集成，实现了从单线处理、精密绞合到末端去漆的流水线作业，有利于提升导通率与焊接可靠性。

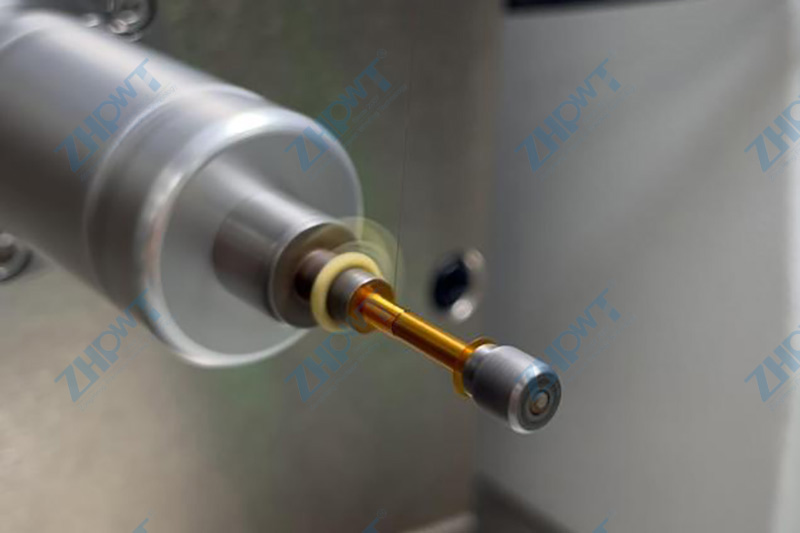

某客户电池线精绕现场

二、 双伺服数字张力控制系统

在绕线过程中，张力控制是决定线圈品质的关键因素之一。张力过大易导致细线拉细或断线；张力过小则可能导致线圈松散、排线不齐。

双伺服数字张力系统采用了更为主动的控制策略：

• 主动放线伺服：根据绕线主轴的转速和加速度，实时计算并输出匹配的线材长度，降低启动和停止时的瞬间张力波动。

• 反馈控制伺服：配合高精度微张力传感器，形成高速闭环控制，实时微调张力。

通过高频采样，系统能够将0.02mm线材的张力波动控制在较小范围内，并支持张力工艺曲线设定，有效应对异形线圈绕制时的张力变化需求。

三、 MES管理与全生命周期数据追溯

在数字化工厂建设背景下，MES（制造执行系统）的深度集成，为精密绕线设备提供了强有力的数据支撑。

• 工艺参数自动下发：生产开始前，MES系统根据生产订单，自动将该批次电磁器件的工艺配方（包括激光功率、绞线绞距、各阶段伺服张力曲线等）下发至绕线机，降低人工输入带来的差错率。

• 核心参数在线监控：在绕线过程中，MES系统实时采集并记录每一枚线圈的数字化特征，如张力波形、激光能量监控等，一旦数据超出设定范围，系统可及时提示并进行不良品标记。

• 质量追溯闭环：通过MES系统，每一枚出厂的电磁器件均可建立数据档案，追溯至对应的加工设备、激光参数以及绕线张力曲线，满足高端制造对产品全生命周期追溯的合规要求。

0.02mm漆包线激光剥漆绞线、双伺服数字张力控制与MES管理系统的有机结合，展现了当前电磁器件精密绕线领域的制造水平。它不仅缓解了“极细线易断、易伤”的加工痛点，更通过数字化手段推动了传统工艺的标准化与量化发展。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线机研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
